5轴CNC数控磨刀机刀具研磨参数

公開日：2024-04-29

5轴CNC数控磨刀机可对应钻头、台阶钻、3刃钻头、丝锥、铰刀、2～6刃铣刀（含不等分）、圆鼻刀、大R圆鼻刀、2～4刃球刀、铣刀侧刃／沟槽、枪钻、扁钻、锐角钻头、2段锐角钻头、2段定点钻、平头钻、钻头侧刃、钻头改台阶钻程序、半边雕刻刀、半边铰刀、三面锥、避空等。非标刀具可以定制软件。

1、钻头和台阶钻

钻头磨刀机

刀具直径：1～20mm（25mm为选配）	圆锥后角：11～40°
刃数：2、3刃	砂轮切入角：20～80°
左右刃和左右旋：右刃右旋	台阶长度：1～80mm
螺旋角：0～50°	台阶数：1～2个台阶（不含前头）
顶角范围：60～165°（ ™£ 圆锥最小60°，双平面最小85°；可以磨平头钻）	台阶夹角：60～200°
后刀面形状：圆锥、双平面、蜡烛型	研磨部位：顶部、横刃、横刃底R、倒角、台阶、台阶倒角、侧刃（清边）
横刃形状：X、R、双横刃（即XF横刃）、A、S、BN	研磨精度：肩高和中心刃差≤0.007mm，台阶长度公差≤0.01mm

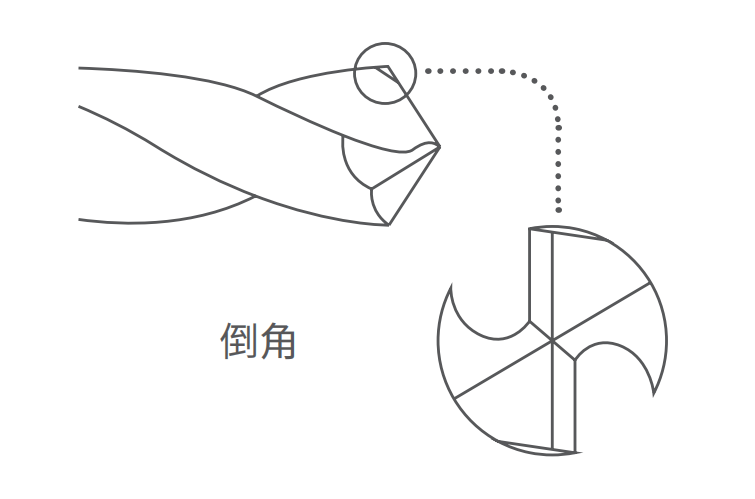

倒角形状：平面（即C角）	其他可调节参数：后刀面宽度、径向角、沟槽角、横刃深度、横刃宽度、台阶长度补正、台阶避空深度、台阶避空宽度、台阶后角等
后角/第二后角：后角：1～30° 第二后角：11～40°

2、立铣刀

铣刀磨刀机

刀具直径：1～20mm（25mm为选配）	砂轮切入角：约55°
刃数：1、2、3、4、5、6刃	研磨部位：底刃、切口、凹槽（限二刃铣刀）、倒角（平面和R角）、侧刃、螺旋槽
研磨前形状：顶部已切除、顶部未切除、圆鼻刀	研磨精度：刃差≤0.005mm、R半径 ≤0.01mm、侧刃跳动≤0.01mm
分度情况：等分、不等分	其他可调节参数：尖角保护、交点补正、后刀面宽度、切口深度、切口位置、切口宽度等
左右刃和左右旋：右刃右旋
中凹角：0～5°

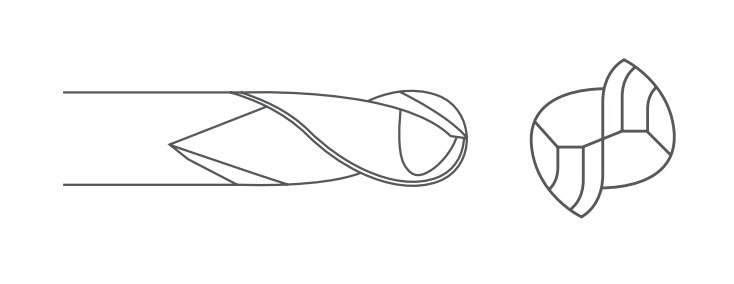

3、球刀

球刀磨刀机

刀具直径：1.5～20mm（25mm为选配）	研磨部位：R后刀面、切口
刃数：2、3、4刃	研磨精度：R半径≤0.012mm
左右刃和左右旋：右刃右旋	其他可调节参数：后刀面宽度、切口深度、切口宽度、后角、第二后角、第三后角、第三后角位置、切口开始角、切口终止角等
螺旋角：0～45°
研磨前形状：已切断/未切断、已圆粗磨/未圆粗磨

母公司——株式会社日光电机制作所创立于1952年，作为金属加工品量产的制造工厂积累了机床专业相关的丰富经验与技术。1990年公司开始活用该经验与技术，发展自动省力化机械的研究与开发。2004年成立了作为机器销售公司的本社——サイバーRC株式会社，并开始开发和销售本公司自有品牌机器软件。

本公司致力于“以简单的操作实现效率的机械系统软件”的研究与开发，并基于理念开发出世界shou创的超先进机构。

此外，本公司着眼于全球市场，在欧美、东南亚等世界各国开展销售业务。我们将秉持“改变人们对传统机械加工的认知，创造行业quan新未来”的信念，进一步推动开发技术的提升。

今后，本公司将持续不断地提供独特的理念和新的技术，作为全自动数控磨刀机的先驱者而奋力前进。
